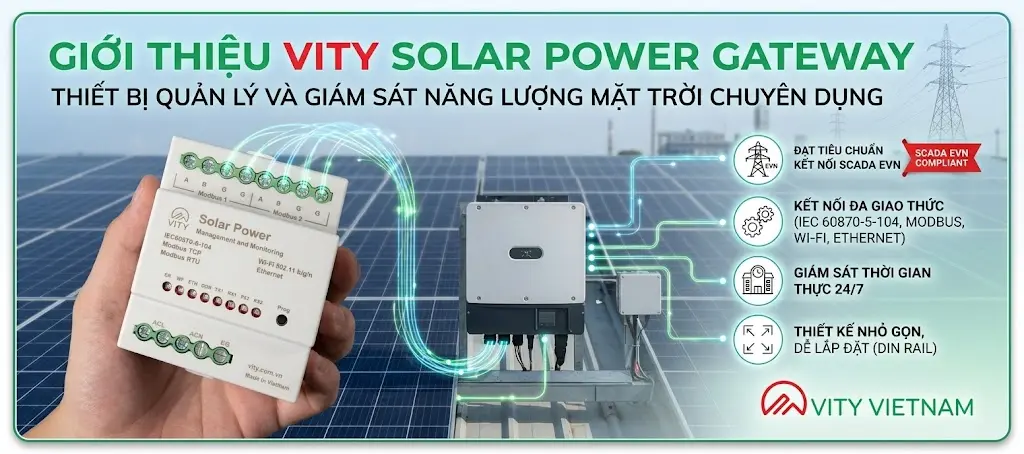

THIẾT BỊ QUẢN LÝ VÀ GIÁM SÁT NĂNG LƯỢNG MẶT TRỜI

Kết nối thiết bị ngoại vi

2 cổng RS485, hỗ trợ Modbus RTU cho inverter và công tơ 2 chiều. Thu thập công suất phát, điện áp, dòng điện, hệ số công suất và các dữ liệu khác.

Kết nối EVN RMCS

Giao tiếp Ethernet RJ45, hỗ trợ Modbus TCP/IEC 60870-5-104. Truyền dữ liệu giám sát tức thời cho hệ thống RMCS. Cho phép EVN điều khiển giảm phát công suất: theo giá trị tuyệt đối (kW), theo tỷ lệ % công suất định mức.

Giám sát và điều khiển nội bộ

Tích hợp Web App VITY cho nhà đầu tư và kỹ thuật viên. Theo dõi trạng thái thiết bị và điều khiển từ xa.

CHỈ DẪN AN TOÀN

CHỈ DẪN AN TOÀN

Lưu ý

  • Chỉ kỹ thuật viên điện được đào tạo mới được phép lắp đặt và vận hành.
  • Ngắt nguồn điện trước khi đấu nối.
  • Đảm bảo thiết bị được lắp trong tủ điện trong nhà (IP20).
  • Sử dụng nguồn AC 220V ±10%, 50Hz.
  • Không tự ý tháo rời hoặc sửa chữa thiết bị khi chưa được nhà sản xuất hướng dẫn.
CHỈ DẪN AN TOÀN

Cảnh báo

  • Cảnh báo điện giật: Không chạm tay trực tiếp vào các điểm đấu nối khi thiết bị đang hoạt động.
  • Cảnh báo cháy nổ: Không lắp đặt thiết bị gần nguồn nhiệt cao, nơi có nguy cơ cháy nổ hoặc môi trường ẩm ướt.
CHỈ DẪN AN TOÀN

Thận trọng khi lắp đặt

  • Đảm bảo đấu nối đúng cực tính và chuẩn giao thức RS485/Ethernet.
  • Sử dụng dây cáp đạt tiêu chuẩn, chống nhiễu cho truyền thông RS485.
  • Không kéo giật, uốn gấp dây cáp khi đang vận hành.
CHỈ DẪN AN TOÀN

Thận trọng khi bảo trì

  • Luôn ngắt nguồn AC trước khi tháo hoặc thay đổi kết nối.

Những con số nổi bật

Vity Solar minh chứng bằng những con số ấn tượng - thể hiện năng lực triển khai, uy tín thị trường và chất lượng các giải pháp quản lý – giám sát năng lượng đang cung cấp.

Hơn
12
Năm kinh nghiệm
Trên
1500
Hệ thống được giám sát
Hơn
1000
MWp công suất quản lý
Hơn
200

Đối tác & kỹ thuật viên

HƯỚNG DẪN LẮP ĐẶT

Vity Solar cung cấp đầy đủ tài liệu, video minh hoạ và hỗ trợ kỹ thuật giúp bạn hoàn thành quá trình lắp đặt nhanh chóng, an toàn và chính xác.

Sơ đồ đấu nối

Lắp đặt thiết bị

- Vị trí lắp: Trên thanh DIN rail 35mm, chiếm 4 module (4P).
- Đấu nối:

  • Cổng AC220V: cấp nguồn cho thiết bị.
  • RS485-1: kết nối inverter (Modbus RTU).
  • RS485-2: kết nối công tơ 2 chiều (Emeter).
  • RJ45: kết nối Ethernet với hệ thống RMCS hoặc mạng nội bộ.

Lưu ý khi lắp đặt

- Sản phẩm này cần được lắp đặt và vận hành bởi kỹ thuật viên được đào tạo.
- Sản phẩm này không chống nước, vui lòng không lắp đặt hoặc bảo quản sản phẩm này ở trong môi trường ẩm ướt.
- Hãy đảm bảo rằng điện áp cấp cho sản phẩm đáp ứng đúng dải điện áp phù hợp với thông số kỹ thuật của sản phẩm này.
- Hãy đảm bảo rằng đường kính dây đủ để cung cấp cho phụ tải và đảm bảo rằng hệ thống dây dẫn điện chắc chắn và an toàn.
- Hãy ngắt kết nối nguồn điện khỏi sản phẩm trước khi thao tác lắp đặt hoặc tháo ra.
- Đảm bảo tất cả các dây điện và dây tín hiệu đều được đấu nối chính xác trước khi cấp điện vận hành thử để tránh làm hỏng thiết bị do nối dây không chính xác.
- Nếu xảy ra lỗi, không tự sửa chữa, nếu có nghi ngờ về hỏng hóc hãy liên hệ với nhà cung cấp.

Hướng dẫn cấu hình thiết bị với RMCS của EVN

Thông qua các bước thiết lập chuẩn kỹ thuật, bạn có thể đảm bảo dữ liệu được truyền tải chính xác, đáp ứng yêu cầu giám sát từ nhà cung cấp điện và tối ưu vận hành hệ thống điện mặt trời.

Hướng dẫn cấu hình thiết bị với VITY web app

Chỉ với vài bước đơn giản, bạn có thể theo dõi dữ liệu, giám sát hệ thống và quản lý toàn bộ thiết bị của mình trực tuyến một cách thuận tiện và chính xác.

QUYỀN SỞ HỮU

VITY có tất cả các quyền sở hữu trí tuệ đối với tài liệu này và nội dung của nó. Sao chép hoặc phân phối cho bên thứ ba đều bị cấm nếu không có sự cho phép bằng văn bản của VITY. Mọi hành vi xâm phạm quyền sở hữu trí tuệ của VITY sẽ bị điều tra trách nhiệm pháp lý.

Nội dung của tài liệu này sẽ được cập nhật dưới dạng cập nhật theo phiên bản sản phẩm hoặc vì lý do khác. Trừ khi có thỏa thuận khác sau đó, tài liệu này chỉ được sử dụng như là một hướng dẫn dành cho sản phẩm. Tất cả các tuyên bố, thông tin và khuyến nghị trong tài liệu này không dẫn ra sự cam kết hoặc ngụ ý nào khác.

TIN TỨC NỔI BẬT

Cách giảm tổn thất năng lượng trong hệ thống PV

Cách giảm tổn thất năng lượng trong hệ thống PV

21-11-2025

Trong hệ thống điện mặt trời (PV), tổn thất năng lượng là yếu tố không thể tránh khỏi, nhưng hoàn toàn có thể giảm thiểu nếu được thiết kế và vận hành đúng kỹ thuật. Việc giảm tổn thất giúp tăng sản lượng điện, tối ưu hiệu suất và rút ngắn thời gian hoàn vốn cho nhà đầu tư. Dưới đây là các cách hiệu quả nhất để giảm tổn thất năng lượng trong hệ thống PV.

Giải pháp giám sát cho hệ thống điện mặt trời hộ gia đình

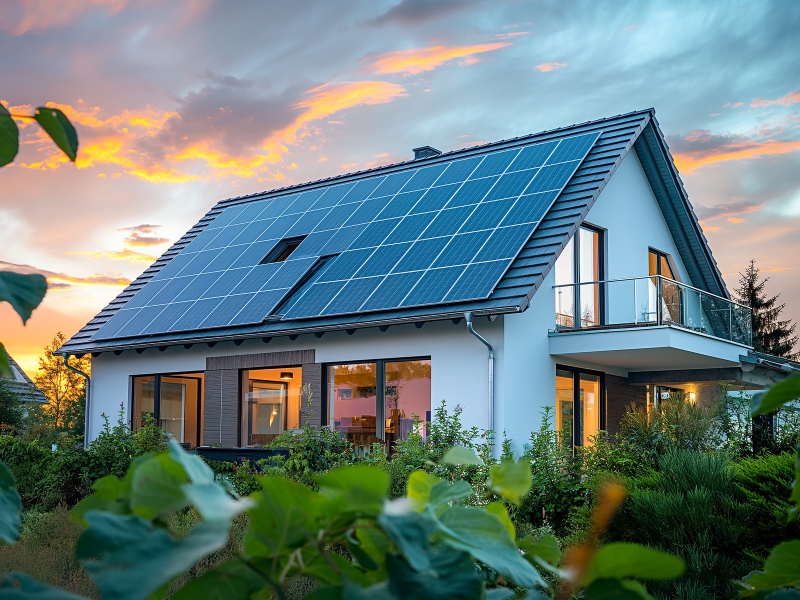

Giải pháp giám sát cho hệ thống điện mặt trời hộ gia đình

21-11-2025

Điện mặt trời hộ gia đình ngày càng phổ biến tại Việt Nam nhờ khả năng tiết kiệm điện, giảm chi phí sinh hoạt và tạo nguồn năng lượng sạch, bền vững. Tuy nhiên, để đảm bảo hệ thống hoạt động ổn định và đạt hiệu suất tối đa, việc trang bị giải pháp giám sát là vô cùng cần thiết. Giám sát giúp gia chủ theo dõi hệ thống mọi lúc, mọi nơi, phát hiện sớm sự cố và tối ưu hoá sản lượng.

5 yếu tố ảnh hưởng đến hiệu suất điện mặt trời

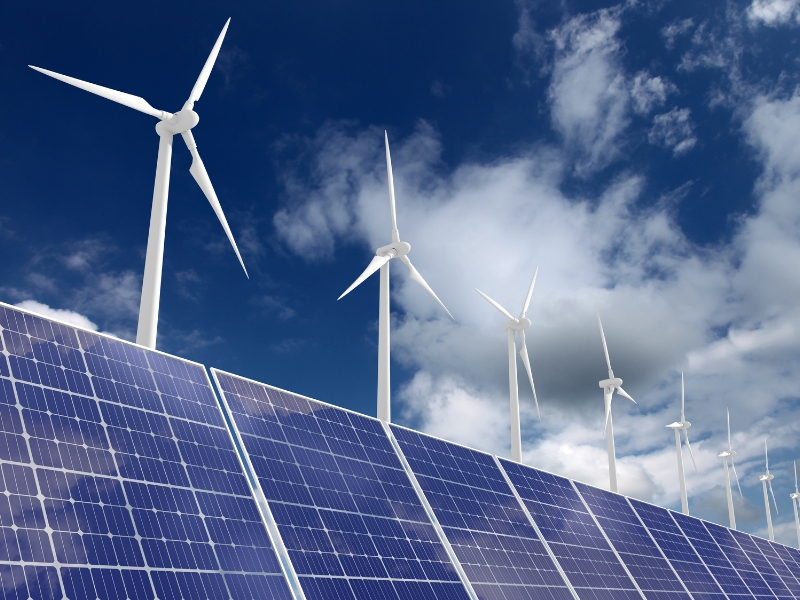

5 yếu tố ảnh hưởng đến hiệu suất điện mặt trời
